Georradar NOGGIN® 1000
Georradar NOGGIN® 1000

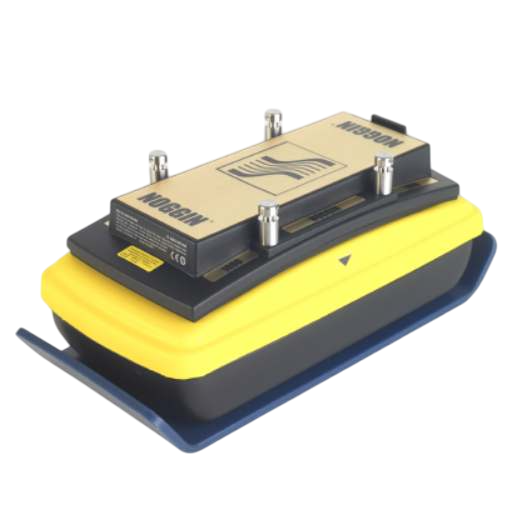

El NOGGIN 1000 es el sistema GPR de ultra-alta resolución de la familia. Con una frecuencia central de 1000 MHz (1.0 GHz), está diseñado específicamente para aplicaciones que requieren el máximo nivel de detalle en profundidades someras (típicamente hasta 60-90 cm). Es la herramienta estándar para la inspección de estructuras de concreto, localización de varillas (rebar), medición de espesor de pavimento, detección de vacíos bajo pisos y estudios forenses superficiales.

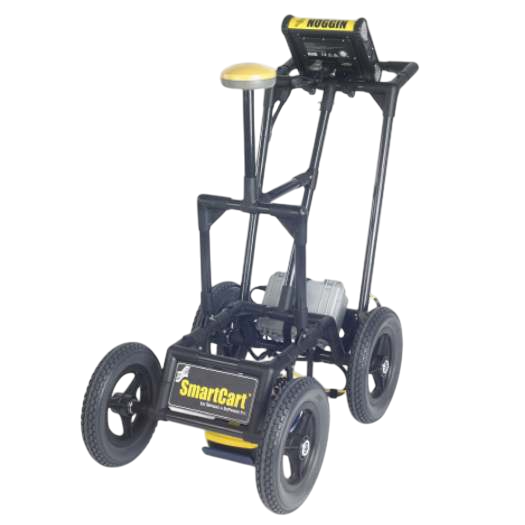

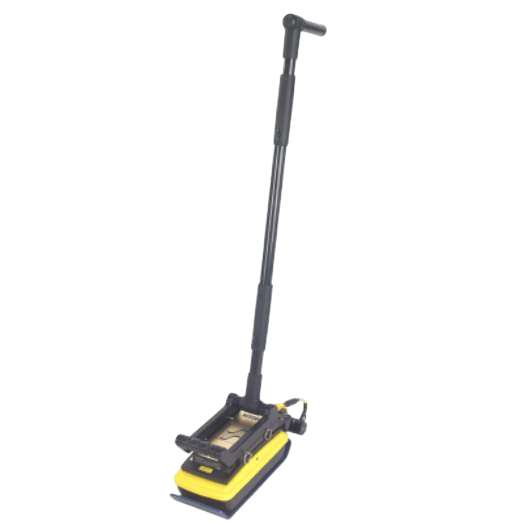

Su tamaño compacto y ligero lo hace ideal para desplegarse en configuraciones manuales como el SmartHandle™ para paredes y techos, o en el SmartCart® para pisos y losas. Al igual que el resto de la serie, cuenta con tecnología DynaQ® para una calidad de datos superior, clasificación IP65 para resistencia ambiental y GPS integrado.
Características Principales y Beneficios
Máxima Resolución: La frecuencia de 1000 MHz permite distinguir objetos pequeños y capas finas a poca profundidad.
Inspección de Estructuras: Ideal para escanear concreto, detectar varillas, conductos y cables post-tensados.
Tecnología DynaQ®: Apilamiento dinámico ilimitado que reduce el ruido y mejora la claridad de la imagen.
Diseño Compacto: El sensor es pequeño y ligero, permitiendo el acceso a espacios reducidos y escaneo de superficies verticales.
Resistencia Extrema: Opera en temperaturas de -40 a +55°C con protección IP65.
Alta Velocidad: Tasa de adquisición de 100,000 muestras por segundo.
| Característica | Especificación |
| Dimensiones | 30 x 15 x 11 cm (12 x 6 x 4.5 in) |
| Peso | 2.3 kg (5 lbs) |
| Frecuencia Central | 1000 MHz |
| Ancho de Banda -6dB | 500 – 1500 MHz |
| Blindaje Frente a Posterior | >20dB |
| Ventana de Tiempo Máxima* | 500 ns @ 0.1 ns/pt |
| Configuración de Profundidad Máxima* | 25m (82 ft) |
| Puntos Máximos por Traza* | 5000 |
| Apilamientos (Stacks) Máximos | 2048 |
| Salida de Datos | 16-bit |
| Sensibilidad del Receptor | 1.5 uV lsb |
* Determinado por el software de computadora que controla la adquisición de datos.
Ficha Técnica
- Menú de Pruebas
Especificaciones Técnicas:
- Tecnología de Análisis: GPR (Ultra-Wide Bandwidth)
- Rendimiento: Máximo de puntos por seguimiento: 5,000
- Dimensiones (Ancho): 11 cm
- Dimensiones (Profundidad): 15 cm
- Dimensiones (Altura): 30 cm
- Peso: 2.3 kg
- Requisitos Eléctricos: 8 vatios 12V @ 0.6A DC
- Rango de Temperatura: -40 a +55°C
- Clasificación IP: IP65
