Georradar NOGGIN® 500
Georradar NOGGIN® 500

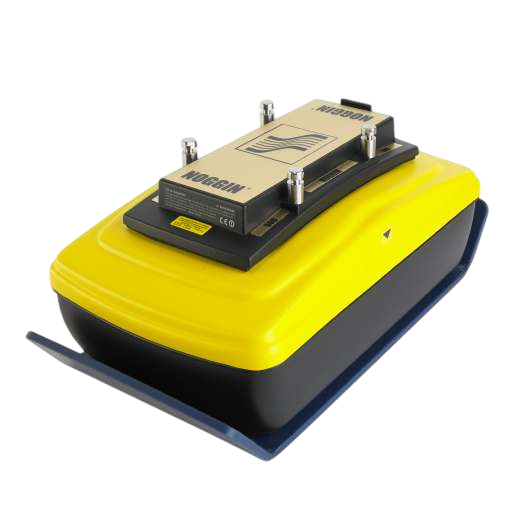

El NOGGIN 500 es un sistema GPR de alta resolución diseñado para aplicaciones que requieren un detalle superior en el subsuelo poco profundo. Con una frecuencia central de 500 MHz, es ideal para la detección de objetos más pequeños y características sutiles hasta una profundidad de 6 metros. Es la herramienta perfecta para la localización precisa de servicios públicos, investigaciones arqueológicas detalladas, forenses y estudios de pavimento/carreteras.
Integra la tecnología DynaQ® para un apilamiento dinámico ilimitado, lo que mejora significativamente la relación señal/ruido y la claridad de los datos. Además, su GPS integrado permite un mapeo geoespacial preciso. Su diseño robusto (IP65) asegura un rendimiento fiable en condiciones ambientales adversas.
Características Principales y Beneficios
Alta Resolución: Frecuencia de 500 MHz optimizada para detectar objetivos pequeños y características poco profundas con gran detalle.
Profundidad Efectiva: Penetra hasta 6 metros, cubriendo la mayoría de las necesidades de detección de servicios y arqueología.
Tecnología DynaQ®: Apilamiento dinámico ilimitado para datos más claros y con menos ruido.
Alta Velocidad: Tasa de adquisición de 100,000 muestras por segundo.
Diseño Robusto: Clasificación IP65 y temperatura operativa de -40 a +55°C.
Posicionamiento Preciso: GPS integrado para marcado de puntos y registro continuo NMEA.
| Característica | Especificación |
| Dimensiones | 38 x 23 x 15 cm (15 x 9 x 6 in) |
| Peso | 3 kg (6.5 lbs) |
| Frecuencia Central | 500 MHz |
| Ancho de Banda -6dB | 250 – 750 MHz |
| Blindaje Frente a Posterior | >20dB |
| Ventana de Tiempo Máxima* | 1000 ns @ 0.2 ns/pt |
| Configuración de Profundidad Máxima* | 50m (164 ft) |
| Puntos Máximos por Traza* | 5000 |
| Apilamientos (Stacks) Máximos | 2048 |
| Salida de Datos | 16-bit |
| Sensibilidad del Receptor | 1.5 uV lsb |
* Determinado por el software de computadora que controla la adquisición de datos.
Ficha Técnica
- Menú de Pruebas
Especificaciones Técnicas:
- Tecnología de Análisis: GPR (Ultra-Wide Bandwidth)
- Rendimiento: Máximo de puntos por seguimiento: 5000
- Dimensiones (Ancho): 23 cm
- Dimensiones (Profundidad): 15 cm
- Dimensiones (Altura): 38 cm
- Peso: 3 kg
- Requisitos Eléctricos: 8 vatios 12V @ 0.6A DC
- Rango de Temperatura: -40 a +55°C
- Alcance de Medición: 50m (164 ft)
- Clasificación IP: IP65
